Выбор подвесного магнитного сепаратора: напряженность поля и скорость ленты

Предприятия по переработке материалов каждый день сталкиваются с неослабевающими проблемами. Операторы должны сочетать высокую пропускную способность конвейера с надежным удалением примесей железа. Соблюдение этого баланса определяет ваш эксплуатационный успех и долговечность оборудования. Неправильный подбор оборудования несет в себе серьезные бизнес-риски. Металлический бродяга легко проникает сквозь слабые магнитные поля. Этот сбой приводит к повреждению дробилок, разрыву конвейерных лент и серьезному загрязнению продукции. В конечном итоге эти сбои вызывают дорогостоящие незапланированные простои.

Для необходима строгая, основанная на физике основа выбора подвесного магнитного сепаратора . В этом руководстве раскрывается важная взаимосвязь между скоростью ленты, глубиной груза и силой магнитного поля. Вы узнаете, как подобрать силы извлечения в соответствии с вашими конкретными эксплуатационными ограничениями. Мы устраняем догадки, сосредоточив внимание на основных принципах проектирования. Читайте дальше, чтобы узнать параметры, необходимые для безупречного извлечения примесей металла.

Ключевые выводы

• Ограничение скорости Извлечение: более высокие скорости ленты сокращают время, которое бродящее железо проводит в магнитном поле, что требует экспоненциально более высокой магнитной силы или более длинных магнитных профилей для компенсации.
• Глубина бремени диктует охват: Поверхностный гаусс является вводящим в заблуждение показателем; успешное разделение зависит от градиента магнитного поля, достигающего максимальной глубины загрузки материала.
• Технология приводов применения: Выбор между электромагнитными устройствами и конкретными моделями с постоянными магнитами (например, сепаратором на постоянных магнитах RCYB) зависит от массы примеси металла, скорости ленты и потребностей в непрерывной или периодической обработке.
• Расположение имеет решающее значение: линейная установка (над головным шкивом) обеспечивает преимущество естественной траектории движения материала по сравнению с расположением поперечной ленты (плоской ленты).

Физика добычи: как скорость ленты и глубина загрузки определяют требования

Успешное удаление примесей металла зависит от строгих физических законов. Вы не можете вести переговоры, преодолевая гравитацию или импульс. Операторы должны точно рассчитать эти переменные. Ниже мы разберем основные инженерные факторы.

Фактор скорости

Скорость конвейера напрямую ограничивает время экстракции. Мы измеряем эту скорость в футах в минуту (FPM) или метрах в секунду (MPS). Более быстрые ленты сокращают время пребывания железа внутри магнитной зоны. Магнитное поле должно мгновенно преодолеть поступательный импульс металла. Если вы удвоите скорость ленты, окно экстракции резко уменьшится. Высокоскоростные ремни требуют экспоненциально более высокой магнитной силы. Альтернативно, им требуются более длинные магнитные профили для поддержания достаточного времени воздействия.

Глубина нагрузки в зависимости от силы извлечения

Глубина бремени действует как огромный физический барьер. Глубокие слои транспортируемого материала активно улавливают примеси железа. Физический вес этого материала противодействует магнитной подъемной силе. Представьте себе тяжелую стальную шестигранную гайку, погребенную под шестью дюймами влажного угля. Магнит должен тянуть металл вверх через плотный, сопротивляющийся материал. Большая объемная плотность увеличивает это сопротивление. Вы должны оценить абсолютную максимальную глубину, которую может обрабатывать ваш конвейер во время импульсных нагрузок.

Расчет «подвесочного разрыва»

Вы должны установить истинное рабочее расстояние. Инженеры называют это зазором подвески. Никогда не измеряйте расстояние только от лицевой стороны магнита до пустой ленты. Вы должны учитывать все физические уровни.

• Шаг 1: Измерьте максимальную глубину загрузки во время пиковой производительности.
• Шаг 2: Добавьте физическую толщину самой конвейерной ленты.
• Шаг 3: Добавьте безопасный зазор. Этот зазор компенсирует отскок ремня и скачки напряжения.
• Расчет: максимальная глубина груза + толщина ремня + безопасный зазор = требуемая высота подвески.

Критерии успеха

Эффективный отбор требует точной математики. Вы должны рассчитать точную силу тяги, необходимую при абсолютном максимальном зазоре подвески. Этот расчет должен учитывать максимальную скорость конвейера. Если магнит может поднять целевой металл на такое огромное расстояние, ваш выбор удался. Использование средних нагрузок гарантирует периодический отказ.

Определение силы магнитного поля: градиент по поверхностному гауссу

Многие предприятия терпят неудачу, потому что совершают покупки, основываясь на вводящих в заблуждение показателях. Понимание магнитной проекции убережет ваше оборудование от катастрофических повреждений.

Развенчание мифа о поверхностном гауссе

Высокая поверхность Gauss выглядит впечатляюще в спецификациях продукции. Однако это редко гарантирует успешную экстракцию. Поверхностный Гаусс измеряет магнитную силу только при непосредственном касании поверхности магнита. Это ничего не говорит вам о охвате. Успешное разделение полностью зависит от магнитного градиента. Градиент определяет, насколько далеко поле выступает наружу. Высокоградиентное поле проникает глубоко в шихту и улавливает примеси металла. Магнит с большой поверхностью Гаусса может потерять всю удерживающую силу всего в двух дюймах от него.

Оценка магнитной интенсивности

Вы должны сопоставить напряженность поля с вашими конкретными целями. Мы измеряем эту силу в гауссах или теслах на определенном расстоянии подвески. Масса и форма мишени определяют необходимую силу. Тяжелая шестигранная гайка требует огромной начальной силы натяжения. И наоборот, плоский провод требует другой динамики захвата. Плоские предметы часто скользят по ремню. Сферические или массивные металлы взаимодействуют с полем гораздо раньше. Прежде чем указывать интенсивность, необходимо определить самый маленький и самый большой целевые металлы.

Восприимчивость материала

Первичный транспортируемый материал напрямую взаимодействует с процессом разделения. Уголь, заполнитель и переработанная древесина представляют собой особые проблемы. Сухие, сыпучие материалы позволяют легкому выходу металлических примесей. Влажные или липкие материалы представляют собой серьезные препятствия. Грязный заполнитель действует как клей. Он физически связывается с посторонним железом. Чтобы разорвать эти физические связи, нужны гораздо более высокие магнитные градиенты. Всегда оценивайте влажность и связность материала.

Категории решений: Электромагнитные и постоянные сепараторы

Выбор правильной технологии определяет вашу эксплуатационную надежность. Среда вашего приложения определяет правильную категорию решения. Выбор подвесного магнитного сепаратора зависит от понимания этих различных компромиссов.

Электромагнитные сепараторы (ЭМС)

Электромагнитные устройства генерируют массивные, глубокие поля. Они превосходно справляются с самыми трудными задачами в тяжелой промышленности.

• Лучше всего подходит для: глубоких залегающих материалов, высокоскоростных лент и улавливания массивного металлолома. Они легко извлекают тяжелые зубья ковша, буровые коронки и крупную конструкционную сталь из плотной руды.
• Компромиссы: им требуется постоянное электропитание. Вы должны интегрировать механизмы охлаждения. В этих устройствах для рассеивания тепла используется охлаждающее масло или принудительный воздух. Они несут более высокие расходы на техническое обслуживание. Колебания мощности могут привести к падению поля, выбрасывая захваченный металл обратно в поток продукта.

Сепараторы с постоянными магнитами

В постоянных магнитах используются фиксированные магнитные блоки. Они обеспечивают исключительную надежность без электрической зависимости.

• Лучше всего подходит для: неглубокой или умеренной нагрузки материала. Они отлично работают на стандартных скоростях ленты. Они эффективно справляются с изолированными событиями, связанными с посторонними железами.

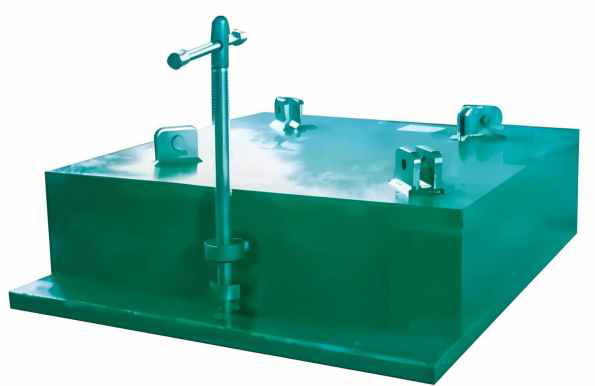

• Область применения: Мы настоятельно рекомендуем такие устройства, как сепаратор на постоянных магнитах RCYB . Эта серия представляет собой надежное решение с нулевым энергопотреблением. Это гарантирует непрерывную работу в чрезвычайно суровых условиях. Горнодобывающие и цементные предприятия получают огромную выгоду. Эти удаленные объекты часто сталкиваются с ограниченным доступом к инженерным сетям. Постоянное решение устраняет зависимость от электропитания.
• Компромиссы: Магнитное поле остается фиксированным. Вы не можете просто отключить его для ручной очистки. Операторы должны применять механическую силу или использовать самоочищающийся ленточный механизм. Кроме того, физический размер имеет ограничения. Для создания глубоких полей требуются массивные постоянные блоки. Со временем они становятся слишком тяжелыми для стандартных структурных опор.

Расположение установки и реалии реализации

Место размещения магнита имеет такое же значение, как и его сила. Геометрия сильно влияет на эффективность экстракции. Плохое расположение приводит к потере капитала и несущей способности конструкции.

Установка поперечного ремня (над полосой)

Поперечные ленточные установки охватывают всю ширину плоской секции конвейера. Они вытягивают примеси металла вверх и отбрасывают его в сторону.

• Плюсы: они предлагают невероятно простую модернизацию. Их можно установить практически на любую существующую плоскую секцию конвейера без серьезной структурной перестройки.
• Минусы: Они борются с физикой. Магнит должен тянуть железо прямо вверх через неподвижный плотный груз. Он одновременно борется как с весом материала, так и с гравитацией. Для успеха такого позиционирования требуется гораздо более высокая магнитная сила.

Линейная установка (над шкивом)

Линейные установки располагаются прямо параллельно ленточному потоку. Они устанавливаются над шкивом нагнетательной головки.

• Плюсы: эта позиция извлекает выгоду из материальной траектории. Когда материал покидает ленту, он попадает в свободное падение. Бремя естественным образом открывается. Физический барьер исчезает. Непригодное железо отделяется без особых усилий. Вы можете извлечь более тяжелые металлы, используя значительно меньшую магнитную силу.
• Минусы: они требуют очень специфической конструкции желоба. Вы должны учесть поступательную траекторию извлеченного металла. Вы также должны установить немагнитные шкивы головки. Стандартные стальные шкивы будут мешать и прижимать металл к ремню.

Риски реализации

Многие предприятия игнорируют структурное взаимодействие. Немагнитные натяжные ролики необходимо установить непосредственно под зоной сепаратора. Стандартные стальные натяжные ролики вызывают серьезные проблемы. Мощное магнитное поле намагничивает их. Это резко тянет конвейерную ленту вверх. Трение быстро разрушает ремень. Мы рекомендуем устанавливать натяжные ролики из нержавеющей стали на расстоянии не менее пяти футов до и после магнитной зоны.

Соответствие требованиям, защита оборудования и логика включения в короткий список

В каждой отрасли применяется свой подход к магнитной сепарации. Ваша уникальная нормативно-правовая и механическая среда диктует окончательный выбор.

Специализированные линзы

Различные отрасли сталкиваются с различными операционными угрозами. Вы должны согласовать свой выбор с этими конкретными рисками.

• Тяжелая промышленность (уголь/нерудные материалы): полностью сосредоточьтесь на защите оборудования от катастроф. Последующие дробилки и измельчители стоят миллионы. Один пропущенный зуб погрузчика мгновенно разрушает камнедробилку. Здесь вам нужна максимальная глубина градиента.
• Переработка и отходы: уделите особое внимание чистоте продукции. Чистая последующая сортировка определяет прибыльность. Загрязнение портит ценность всей партии. На предприятиях приоритет отдается последовательной, непрерывной автоматизированной уборке.
• Пищевая и фармацевтическая промышленность: в этих секторах действуют строгие стандарты гигиены. Такие руководящие принципы, как HACCP или USDA, требуют использования специальной отделки из нержавеющей стали. Операторы должны устранить точки размножения бактерий. Этим объектам требуется частая документированная проверка магнитной силы для прохождения проверок соответствия.

Система короткого списка

Следуйте этой строгой последовательности, чтобы избежать дорогостоящих ошибок в спецификации. Не пропускайте ни одного шага.

1. Измерьте максимальную скорость ленты (FPM/MPS) и абсолютную пиковую глубину груза.
2. Определите самый маленький и самый большой кусок металла, который вам обязательно нужно удалить.
3. Определите единственную подходящую точку установки. Оцените, поддерживает ли ваша конструкция Inline или требует перекрестного позиционирования ремня.
4. Выбирайте между постоянным блоком (например, серия RCYB) или электромагнитным блоком. Полностью основывайте это на необходимом рабочем расстоянии и наличии электроэнергии.

Заключение

Выбор подвесного магнитного сепаратора требует строгой инженерной дисциплины. Он никогда не действует как покупка по универсальному каталогу. Вы должны тщательно рассчитать скорость ленты, глубину груза и зазоры подвески. Помните, что чрезмерное указание приводит к пустой трате капитала и излишнему увеличению несущей способности вашей конструкции. И наоборот, занижение технических характеристик гарантирует серьезное повреждение оборудования, расположенного ниже по потоку. Всегда сопоставляйте геометрию установки с вашими технологическими возможностями. Мы настоятельно рекомендуем покупателям напрямую консультироваться с инженерами по применению. Предоставьте им точные данные о FPM, точной глубине загрузки и точные данные о плотности материала. Эти данные позволяют проводить высокоточное магнитное моделирование вашего предприятия.

Часто задаваемые вопросы

Вопрос: Как скорость ленты напрямую влияет на размер необходимого магнитного сепаратора?

Ответ: Более высокие скорости конвейера значительно сокращают время пребывания бродячего железа под магнитом. Чтобы компенсировать это, более высокие скорости требуют более длинных магнитных профилей. Большая занимаемая площадь обеспечивает достаточное время пребывания, позволяя магнитному полю эффективно преодолевать поступательный импульс постороннего железа.

Вопрос: Могу ли я использовать сепаратор на постоянных магнитах RCYB на высокоскоростном конвейере?

О: Да, вы можете. Однако глубина бремени должна оставаться относительно небольшой. Целевое постороннее железо также должно быть высокочувствительным к магнитным полям. Глубокие нагрузки в сочетании с высокими скоростями обычно требуют использования электромагнитных устройств с огромным градиентом.

Вопрос: Какая самая распространенная ошибка при расчете высоты подвески?

Ответ: Большинство операторов не учитывают провисание ремня и импульсные нагрузки. Они забывают о зазоре, необходимом для самоочищающихся планок ремня. Если вы отмерите слишком точно, выбросы материалов физически выбьют захваченный металл обратно в поток продукта.

Вопрос: Почему мой магнитный сепаратор тянет продукт вместе с примесью железа?

Ответ: Обычно это происходит из-за механического захвата. Тяжелый продукт прижимает утюг вниз, а магнит вместе тянет оба вверх. Иногда первичный продукт обладает следами магнитных свойств. Вам необходимо отрегулировать высоту подвески или добавить ступень вторичного разделения.
