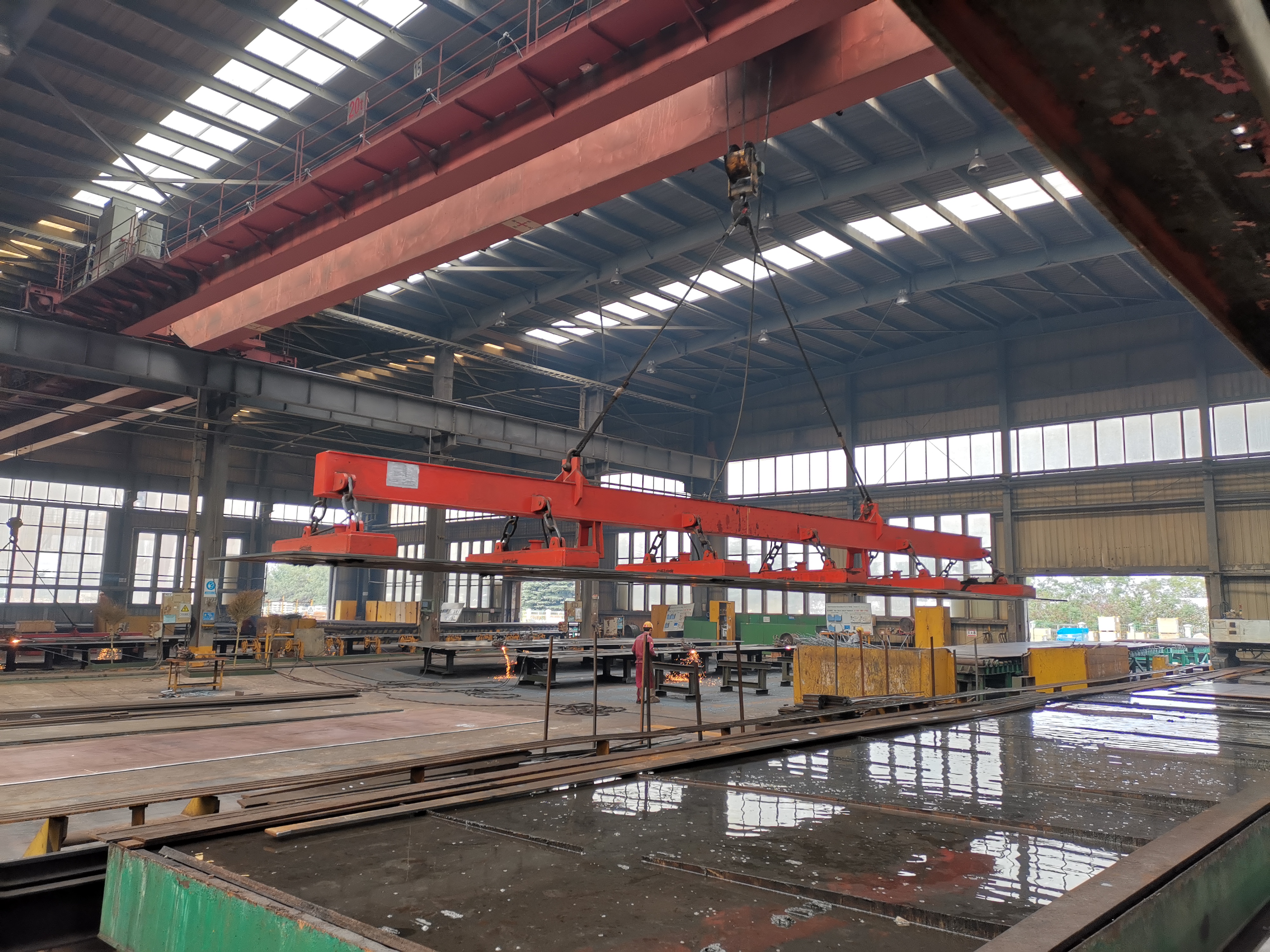

В то время как основы физики подъемного электромагнита (пропускания электрического тока через витой провод) преподаются в средней школе, применение этого принципа для безопасного перемещения многотонных промышленных грузов требует точной инженерии. Для руководителей предприятий, отделов закупок и промышленных инженеров критически важно понимать, как эти устройства генерируют, фокусируют и рассеивают магнитную силу. Эти знания необходимы вам, чтобы правильно оценить пригодность оборудования и обеспечить строгую безопасность на рабочем месте.
В этом руководстве подробно описана сложная внутренняя механика промышленных подъемных электромагнитов. Мы переводим физику в практические критерии оценки для ваших ежедневных решений по обращению с материалами. Изучив эти основные принципы, вы сможете лучше понять эксплуатационные ограничения, предотвратить дорогостоящее несоответствие оборудования и защитить свой персонал от опасностей, которых можно избежать в заводских цехах.
Подъемные электромагниты полагаются на постоянный источник питания постоянного тока для поддержания своего магнитного поля; прерывание подачи электроэнергии мгновенно освобождает нагрузку, если не установлены резервные системы.
Грузоподъемность во многом определяется реальными переменными, в первую очередь «воздушным зазором» (ржавчина, краска, неровности поверхности) и толщиной целевого материала.
Управление температурным режимом является основным эксплуатационным ограничением; превышение указанного рабочего цикла магнита приводит к перегреву, что ухудшает изоляцию катушки и необратимо снижает подъемную силу.
Оценка подъемного электромагнита требует сопоставления площади основания магнита и конструкции полюса (например, круглого, прямоугольного, биполярного) с конкретной формой и сплавом груза.
Чтобы оценить погрузочно-разгрузочное оборудование, мы должны сначала понять фундаментальную физику. Мы масштабируем закон Ампера до промышленного уровня, чтобы создать огромную подъемную силу.
Прохождение постоянного тока (DC) через проводящий провод создает магнитное поле. В подъемном электромагните инженеры туго сматывают медную или алюминиевую проволоку в массивные катушки. Эта плотная намотка концентрирует магнитное поле. Более высокий ток или большее количество витков провода создают пропорционально более сильную магнитную силу. Однако пустой рулон не может самостоятельно поднять тяжелые стальные пластины. Ему нужна среда, чтобы усилить и направить силу.
Инженеры помещают внутрь катушки с проволокой прочный стальной сердечник. Это внутреннее ядро действует как массивный усилитель. Когда электричество протекает через катушку, магнитное поле выравнивает атомные домены внутри стального сердечника. Такое выравнивание экспоненциально умножает силу магнитного поля.
Материал сердечника должен обладать особым физическим свойством, называемым «низким магнитным удерживанием». Этот термин означает, что сталь должна мгновенно терять свой магнетизм при отключении электроэнергии. Высокая сохраняемость приведет к тому, что сердечник останется намагниченным. Если бы это произошло, операторы не смогли бы точно сбросить груз. Представьте себе кран на свалке металлолома, который не может выпустить измельченный металл, потому что магнит остается слегка активным. Низкая сохраняемость обеспечивает немедленное и чистое отключение, как только контроллер отключит напряжение.

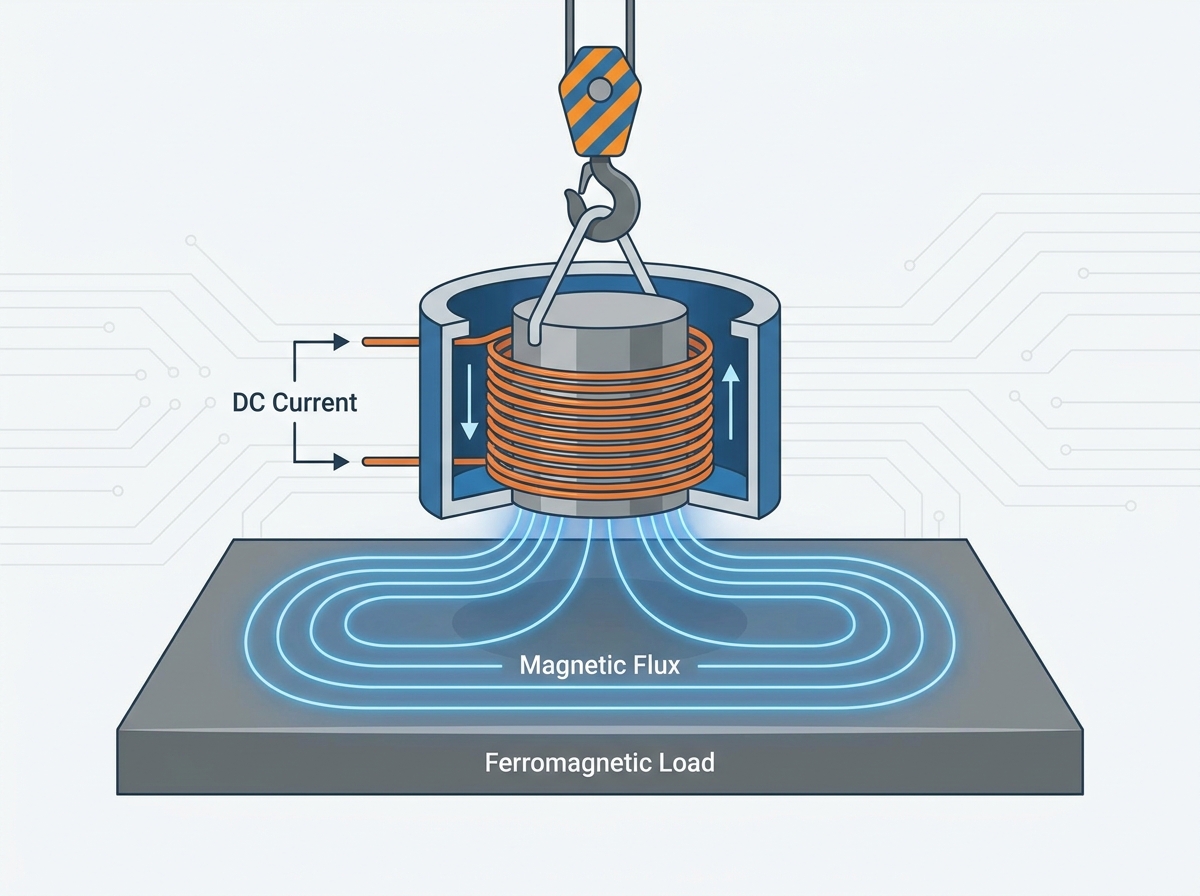

Электромагнит действует как разомкнутая магнитная цепь, ищущая способ замкнуться. Тяжелый стальной корпус направляет линии магнитного потока вниз к нижней поверхности магнита. Когда вы помещаете под него стальной груз, линии магнитного потока входят в груз и проходят через него, возвращаясь к противоположному полюсу магнита. Нагрузка фактически становится временной физической частью замкнутой цепи магнита. Этот плавный поток линий магнитного потока и является тем, что прикрепляет тяжелую нагрузку к поверхности магнита.
Каждый структурный компонент внутри подъемного электромагнита служит определенной цели. Эти устройства должны выдерживать экстремальные физические нагрузки, сохраняя при этом хрупкую электрическую целостность.
Выбор материала катушки существенно влияет на производительность, размер и вес. Обычно производители предлагают два варианта.
Медные катушки обеспечивают исключительную электропроводность. Они генерируют больше магнитной силы на квадратный дюйм по сравнению с алюминием. Такая высокая эффективность позволяет инженерам создавать более компактные магниты меньшего размера. Меньшая занимаемая площадь очень выгодна, когда пространство ограничено или когда грузоподъемность крана ограничена.
Алюминиевые катушки представляют собой более легкую и экономичную альтернативу. Однако алюминий имеет меньшую проводимость. Чтобы достичь той же подъемной силы, что и у медного блока, алюминиевой катушке требуется больше намоток проволоки. Эта необходимость приводит к физически большему внешнему корпусу. Оба материала хорошо работают, но ваш выбор зависит от конкретной грузоподъемности вашего крана и рабочего пространства.
Таблица 1. Характеристики медной и алюминиевой катушек
Особенность | Медные катушки | Алюминиевые катушки |
|---|---|---|
Проводимость | Высокий | Ниже |
Физический след | Компактный | Большой/Громоздкий |
Весовой профиль | Тяжелее на кубический дюйм | В целом легче для больших сборок |
Электрические катушки выделяют сильное тепло. Кроме того, операторы кранов часто используют эти магниты на открытом воздухе во время дождя или снега. Чтобы защитить внутреннюю проводку, производители заполняют пустое пространство внутри корпуса специализированными эпоксидными смолами или заливочными компаундами.
Эти соединения выполняют три важные функции:
Они надежно фиксируют витки проволоки на месте, предотвращая микроабразивы, вызванные ежедневными вибрациями.
Они создают непроницаемый барьер от проникновения влаги, что предотвращает внутренние короткие замыкания.
Они действуют как тепловой мост. Компаунд поглощает тепло от внутренних катушек и передает его внешнему корпусу, где оно может безопасно рассеиваться в окружающем воздухе.
Подъемный магнит по сути действует как гигантский молот. Операторы обычно бросают его прямо на груды неровных металлолома или толстые стальные плиты. Нижняя пластина, часто называемая выступающей поверхностью, выдерживает повторяющиеся сильные физические контакты. Производители обычно куют эту нижнюю пластину из стали с высоким содержанием марганца. Марганцевая сталь фактически затвердевает при ударе. Чем больше вы ударяете по нему, тем жестче становится поверхность. Такая долговечность предотвращает разрушение внутренних катушек во время агрессивных операций по транспортировке материалов.
Промышленный подъемный электромагнит не может просто подключиться к стандартной розетке. Для этого требуется специализированная внешняя инфраструктура. На предприятиях необходимо установить мощные выпрямители для преобразования энергии сети переменного тока (AC) в мощность постоянного тока (DC), необходимую магнитам. Кроме того, в современных установках используются усовершенствованные контроллеры с возможностью изменения напряжения. Контроллер переменного напряжения позволяет оператору частично уменьшить магнитное поле. Этот метод бесценен, когда вам нужно сбросить одну стальную пластину из стопки из трех, а не сбрасывать весь груз сразу.
Чтобы выбрать подходящее оборудование, нужно не обращать внимания на глянцевые маркетинговые брошюры. Теоретическая грузоподъемность производителя редко соответствует реальности песчаного заводского цеха.
К «номинальной мощности», указанной производителем, следует подходить с осторожностью. Испытательные центры рассчитывают этот теоретический максимум в идеально идеальных условиях. Они используют чистые, плоские, сверхтолстые блоки из низкоуглеродистой стали. Тестовый магнит обеспечивает 100% контакт с поверхностью.
В реальном мире идеальные условия встречаются редко. Необходимо учитывать воздушные зазоры. Воздушный зазор — это любой физический барьер, отделяющий выступающую поверхность магнита от оголенной стали нагрузки. Общие воздушные зазоры включают в себя:
Тяжелая промышленная краска или эпоксидные покрытия.
Толстые слои ржавчины или окисления.
Окалина, оставшаяся после процесса ковки.
Неровные поверхности, гофрированные формы или деформированные пластины.
Даже воздушный зазор в один миллиметр может радикально изменить магнитную цепь. Линии магнитного потока с трудом преодолевают немагнитные барьеры. Следовательно, воздушные зазоры экспоненциально уменьшают фактическую подъемную силу магнита. Всегда рассчитывайте предельную рабочую нагрузку (WLL) на основе наихудших условий поверхности для ваших типичных нагрузок.
Для прохождения магнитных полей требуется определенный объем стали. Если вы попытаетесь поднять очень тонкий листовой металл с помощью электромагнита глубокого поля, вы столкнетесь с явлением, известным как магнитное насыщение. Тонкий материал просто не может удержать все линии магнитного потока, генерируемые магнитом.
Когда происходит насыщение, избыточный магнитный поток «пробивает» тонкий листовой металл и уходит в воздух под ним. Поскольку магнитный поток не полностью удерживается внутри груза, сила захвата резко ослабевает. Магнит может успешно поднять массивный блок толщиной 10 дюймов, но уронить лист толщиной 1/8 дюйма из того же сплава. Если ваше предприятие работает с тонкими материалами, вам необходимо указать конструкцию магнита с малым полем. Эти специализированные магниты генерируют широкий и неглубокий поток, который остается в тонких металлических слоях.
Выделение тепла остается наиболее распространенной инженерной проблемой при магнитном подъеме. Электрическое сопротивление внутри медных или алюминиевых катушек создает постоянное тепло, пока магнит находится под напряжением. Мы измеряем эксплуатационные пределы электромагнита, используя показатель, называемый рабочим циклом.
Рабочий цикл определяет соотношение времени включения и времени выключения, необходимое для предотвращения катастрофического перегрева. «Рабочий цикл 50%» означает, что магнит может находиться под напряжением в течение 10 минут, но затем он должен отдохнуть и остыть в течение 10 минут. «Рабочий цикл 75%» позволяет работать в более длительном режиме.
Вы также должны понимать разницу между грузоподъемностью в холодном и горячем состоянии. Магнит при комнатной температуре (холодный магнит) работает с максимальной электрической эффективностью. Он обеспечивает максимально возможную грузоподъемность. Однако по мере нагрева катушек во время смены их электрическое сопротивление увеличивается. Это увеличенное сопротивление уменьшает ток, который напрямую уменьшает подъемную силу магнита. Вы всегда должны выбирать магнит, исходя из его рабочих параметров Если вы подберете размер своего оборудования в зависимости от холодопроизводительности, вы неизбежно сбросите грузы в конце долгой и напряженной смены. в горячих точках .
Хотя стандартные электромагниты доминируют в тяжелой промышленности, они не являются единственным доступным решением. Оценка альтернатив поможет вам развернуть наиболее безопасный и эффективный инструмент для вашего конкретного приложения.
Диаграмма: Сравнение решений для магнитного подъема
Тип технологии | Оперативный механизм | Лучшие варианты использования | Основные недостатки |
|---|---|---|---|
Стандартные электромагниты | Непрерывная мощность постоянного тока создает поле. | Обращение с ломом, высокочастотные переменные нагрузки. | Высокое энергопотребление. Сбрасывает нагрузку при отключении питания. |
Электропостоянные магниты (EPM) | Короткий электрический импульс меняет полярность внутреннего магнита. | Плоские стальные пластины, безопасная среда. | Более высокая первоначальная стоимость. Плохая производительность при работе с сыпучим ломом. |
Постоянные подъемные магниты | Ручной механический рычаг перемещает внутренние магниты. | Механические цеха, локальный легкий подъем. | Не масштабируется для тяжелых операций мостового крана. |
Стандартные устройства обеспечивают непревзойденную универсальность. Они являются абсолютно лучшим выбором для обработки металлолома, перемещения незакрепленных деталей и сценариев, требующих быстрого и частого включения и выключения. Однако они постоянно потребляют электроэнергию и выделяют значительное количество тепла в течение длительных смен.
ЭПМ сочетают в себе лучшие черты постоянных магнитов и электромагнитов. Они используют короткий интенсивный электрический импульс, чтобы изменить полярность внутренних постоянных магнитов. Этот быстрый импульс включает или выключает устройство. Во время фактического подъема им не требуется электроэнергия. Поскольку они не потребляют электроэнергию во время транспортировки, они не выделяют тепла и полностью безопасны. Если на объекте отключится электроэнергия, EPM сохранит свою власть на неопределенный срок. Несмотря на высокий уровень безопасности, EPM, как правило, дороже и не обладают способностью проникать в глубокое поле, необходимой для работы с рыхлым металлоломом неправильной формы.
Эти устройства требуют, чтобы оператор физически потянул механический рычаг, чтобы активировать магнитное поле. Им не нужен внешний источник питания. Они идеально подходят для локальных и легких подъемных задач, таких как загрузка отдельной заготовки в станок с ЧПУ. Однако, поскольку они требуют ручного управления, они совершенно не подходят для удаленных тяжелых операций крана.
Использование тяжелого магнитного подъемного оборудования представляет собой значительную эксплуатационную опасность. Вы должны активно управлять этими рисками посредством строгих протоколов безопасности и модернизации инфраструктуры.
Основным риском для бизнеса и безопасности, связанным со стандартными электромагнитами, является внезапный сбой питания. Если электричество отключается, магнитное поле мгновенно разрушается, и кран без предупреждения сбрасывает многотонный груз. Чтобы смягчить этот катастрофический риск, промышленные предприятия должны интегрировать источники бесперебойного питания (ИБП) или специальные системы резервного питания от батарей. Соответствующая требованиям система резервного копирования обеспечивает минимум 10–20 минут времени ожидания во время сбоя. Это важное окно позволяет крановщику безопасно опустить подвешенный груз на пол до того, как аккумуляторы разрядятся.
Силовые кабели, проходящие по крановым путям, очень уязвимы к физическим повреждениям. Постоянное сгибание, растяжение и воздействие острых металлических кромок приводят к сильному износу. Поврежденные кабели приводят к серьезным падениям напряжения, которые со временем слегка ослабляют подъемную силу магнита. Полностью разорванный кабель вызывает немедленное короткое замыкание и падение нагрузки. Вы должны внедрить надежные системы намотки кабеля и обеспечить ежедневный визуальный осмотр всех электропроводок.
Вы должны действовать исходя из предположения, что ни одна магнитная подъемная система не является на 100 процентов безотказной при любых условиях. Соблюдение требований безопасности требует строгого административного контроля. Руководство должно обеспечить соблюдение жестких «запретных» зон под всем маршрутом подъема. Ни один персонал не должен находиться под грузом, подвешенным на магнитах. Кроме того, бригады технического обслуживания должны проводить регулярные испытания сопротивления изоляции магнита с использованием испытательного оборудования Megger. Регулярные испытания мегомметром выявляют ухудшение внутренней изоляции катушки задолго до того, как оно приведет к отказу в работе.
Подъемный электромагнит — это сложная интегрированная система, а не просто механический инструмент. Его повседневная производительность зависит от тонкого, постоянного баланса потребляемой электрической энергии, управления температурным режимом и изменяющихся условий нагрузки. Неправильное понимание этих переменных ставит под угрозу как эксплуатационную эффективность, так и безопасность объекта.
Прежде чем запрашивать расценки поставщиков, мы настоятельно рекомендуем покупателям провести комплексный аудит нагрузки. Задокументируйте типы материалов, точную толщину, типичные состояния поверхности и необходимое время работы. Используйте эти данные, чтобы требовать прозрачности от поставщиков. В короткий список входят производители, которые предоставляют четкие данные о «горячей» грузоподъемности, а не те, которые рекламируют только теоретические «холодные» максимумы. Правильно подобранный магнит обеспечивает надежную подачу материала и защищает вашу прибыль от непредвиденных простоев.
О: Электрическое сопротивление в катушках проводов постоянно генерирует тепло при подаче питания. Инженеры управляют этим нагревом, придерживаясь строгих рабочих циклов. Они также используют специальные теплоотводящие заливочные массы внутри корпуса. Правильный подбор магнита гарантирует, что он не будет постоянно работать при максимальном напряжении, что помогает поддерживать рабочую температуру в безопасных пределах.
О: Нет. Эти устройства полностью полагаются на магнитную проницаемость целевой нагрузки. Аустенитная нержавеющая сталь, алюминий, медь и латунь не имеют атомной структуры, необходимой для замыкания магнитной цепи. Линии магнитного потока не могут с ними зацепиться, что приводит к нулевой подъемной силе.
Ответ: Без постоянного электропитания магнитное поле мгновенно разрушается, и нагрузка немедленно падает. Из-за этой чрезвычайной опасности для промышленных кранов требуются встроенные системы резервного питания или источники бесперебойного питания. Эти резервные копии надежно удерживают груз, давая оператору время безопасно опустить его во время аварийной ситуации в сети.
Ответ: Остаточный магнетизм — это сохраняющееся магнитное притяжение, которое остается в сердечнике после отключения питания. Это может привести к прилипанию более легких грузов или лома к поверхности магнита. Высококачественные контроллеры решают эту проблему, посылая в катушки короткий импульс обратного тока. Этот импульс очищает остаточный магнетизм, обеспечивая чистое и мгновенное падение нагрузки.
