Как указать рабочий цикл подъемного электромагнита для заготовок

На крупных сталелитейных заводах и оживленных погрузочных площадках выбор магнита для подъема заготовок подразумевает гораздо больше, чем просто грузоподъемность. Настоящим узким местом в этих напряженных условиях является управление температурным режимом. Выделение тепла внутри катушки меняет все. Недостаточное определение времени работы вашего магнита приводит к серьезному тепловому выцветанию. Это приводит к резкому уменьшению магнитной удерживающей силы и катастрофическим падениям нагрузки. И наоборот, завышенная спецификация системы увеличивает собственный вес вашего крана EOT. Эта ненужная масса значительно увеличивает ваши первоначальные капитальные затраты. Нарушение этого баланса нарушает весь рабочий процесс литья и прокатки. Эта статья предоставляет инженерам по закупкам и менеджерам объектов надежную, основанную на фактических данных основу. Вы узнаете, как точно рассчитать, оценить и указать точные эксплуатационные характеристики, необходимые для вашего объекта. Мы поможем вам подобрать параметры оборудования для безопасной и непрерывной обработки заготовок.

Ключевые выводы

• Определение рабочего цикла: Рабочий цикл подъемного электромагнита представляет собой отношение времени включения питания к общему времени цикла (обычно оценивается в течение 10-минутного стандартного окна).
• Риск термического угасания: нагрев катушки напрямую увеличивает электрическое сопротивление, что приводит к падению тока и снижению грузоподъемности; Рабочий цикл определяет интервалы охлаждения, необходимые для предотвращения этого.
• Температура материала диктует характеристики: при работе с горячими заготовками (до 600°C) внешнее тепло передается магниту, что требует специальных высокочастотных (обычно 75% рабочего цикла) конфигураций.
• Отраслевые стандарты: Серия электромагнитов для подъема заготовок MW22 служит базой для оценки благодаря своей конструкции с двойной катушкой и возможностям теплозащиты.

Финансовые и операционные последствия несоответствия рабочего цикла

Несовпадающие эксплуатационные параметры напрямую влияют на ежедневную производительность. Магнит, требующий длительного охлаждения, создает серьезные узкие места в работе. Вы неизбежно увидите серьезные задержки между МНЛЗ и прокатным станом. Пропускная способность значительно падает, когда операторам приходится ждать, пока перегретое оборудование остынет. Каждая потерянная минута на сталелитейном заводе приводит к потере дохода.

Использование магнита с номинальной нагрузкой 50% или 60% в рабочем контуре с нагрузкой 75% приводит к серьезным последствиям. Это очень быстро приводит к быстрой деградации внутренней катушки. Вы также можете столкнуться с преждевременным выходом из строя изоляции проводов. Что еще более важно, это несоответствие экспоненциально увеличивает риски для безопасности на рабочем месте. Падение заготовок часто происходит из-за внезапной и непредсказуемой потери магнитного потока. В таких нестабильных условиях операторы не могут безопасно маневрировать тяжелыми грузами.

И наоборот, покупка магнитов большей мощности требует установки радиаторов большего размера. Они используют более тяжелые внешние корпуса и включают гораздо больше внутренней медной проводки. Этот дополнительный материал значительно увеличивает собственный вес вашего крана EOT. Вам может потребоваться дорогостоящая модернизация конструкции крана для поддержания необходимой безопасной рабочей нагрузки (SWL). Недооценка разрушает безопасность производства, а завышение приводит к ненужной трате жизненно важных капиталовложений.

Определение рабочего цикла подъемного электромагнита в заготовках

Инженеры определяют рабочий цикл подъемного электромагнита, используя строгую стандартную формулу. Вы легко его подсчитываете: рабочий цикл (%) = [Время под напряжением / (Время под напряжением + время в обесточенном состоянии)] × 100. Стандартные промышленные подъемные механизмы ограничивают этот конкретный расчет точным 10-минутным окном цикла. Рейтинг 60 % строго означает максимум 6 минут ВКЛЮЧЕНИЯ и 4 минуты ВЫКЛЮЧЕНИЯ.

Электромагниты в конечном итоге достигают установившейся рабочей температуры, называемой тепловым равновесием. Непрерывная работа, игнорирующая необходимые периоды отдыха, выводит катушку из этого хрупкого равновесия. При превышении внутренняя электрическая изоляция начинает структурно разрушаться. Тепло напрямую увеличивает электрическое сопротивление внутри медных катушек. Более высокое сопротивление ограничивает ток, что по своей сути ослабляет магнитное поле.

Вы должны признать резкий разрыв в производительности между грузоподъемностью в холодном и горячем состоянии. Грузоподъемность в холодном состоянии представляет собой теоретическую максимальную силу при первом включении магнита. Грузоподъемность в горячем состоянии отражает фактическую функциональную силу после нескольких часов непрерывной езды на велосипеде. Термическое выцветание вызывает неизбежное падение подъемной силы. Команды по закупкам должны полностью основывать свои расчеты безопасности на грузоподъемности горячего подъемника.

Справочник по стандартному операционному окну

Основные оценочные размеры для обработки заготовок

Оценка вашего предприятия требует внимательного рассмотрения трех основных эксплуатационных аспектов. Вы должны точно сопоставить эти критические факторы, прежде чем приступать к какому-либо процессу закупок. Пренебрежение даже одним измерением ставит под угрозу всю подъемную систему.

1. Частота пропускной способности (циклов в час): Точно составьте карту ежедневного времени движения крана на вашем предприятии. Сравните продолжительность активной транспортировки с необходимыми периодами охлаждения оборудования. Быстро развивающиеся погрузочные площадки требуют более высоких показателей непрерывной работы. Вы не можете заставить медленно остывающий магнит включиться в быстро развивающийся логистический цикл.
2. Изменение температуры заготовки: Нагрев материала полностью определяет конструкцию внутреннего магнита. Для заготовок с нормальной температурой ниже 100°C обычно требуется только стандартный рейтинг 60%. Высокотемпературные заготовки в диапазоне от 100°C до 600°C требуют высокочастотного номинала 75%. Им также требуется специальная изоляция класса H и физические теплозащитные экраны для эффективного отражения лучистого тепла.
3. Соображения о воздушных зазорах: окалина, поверхностная ржавчина и неровные профили создают проблемные воздушные зазоры. Шероховатая поверхность требует гораздо более глубокого проникновения магнита для надежного удержания. Более глубокое проникновение требует более высокого электрического тока. Следовательно, более высокий ток генерирует значительно больше внутреннего тепла во время работы.

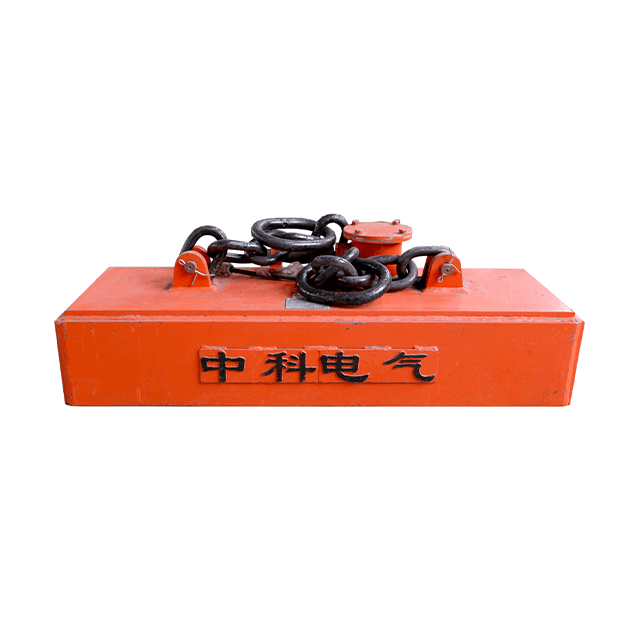

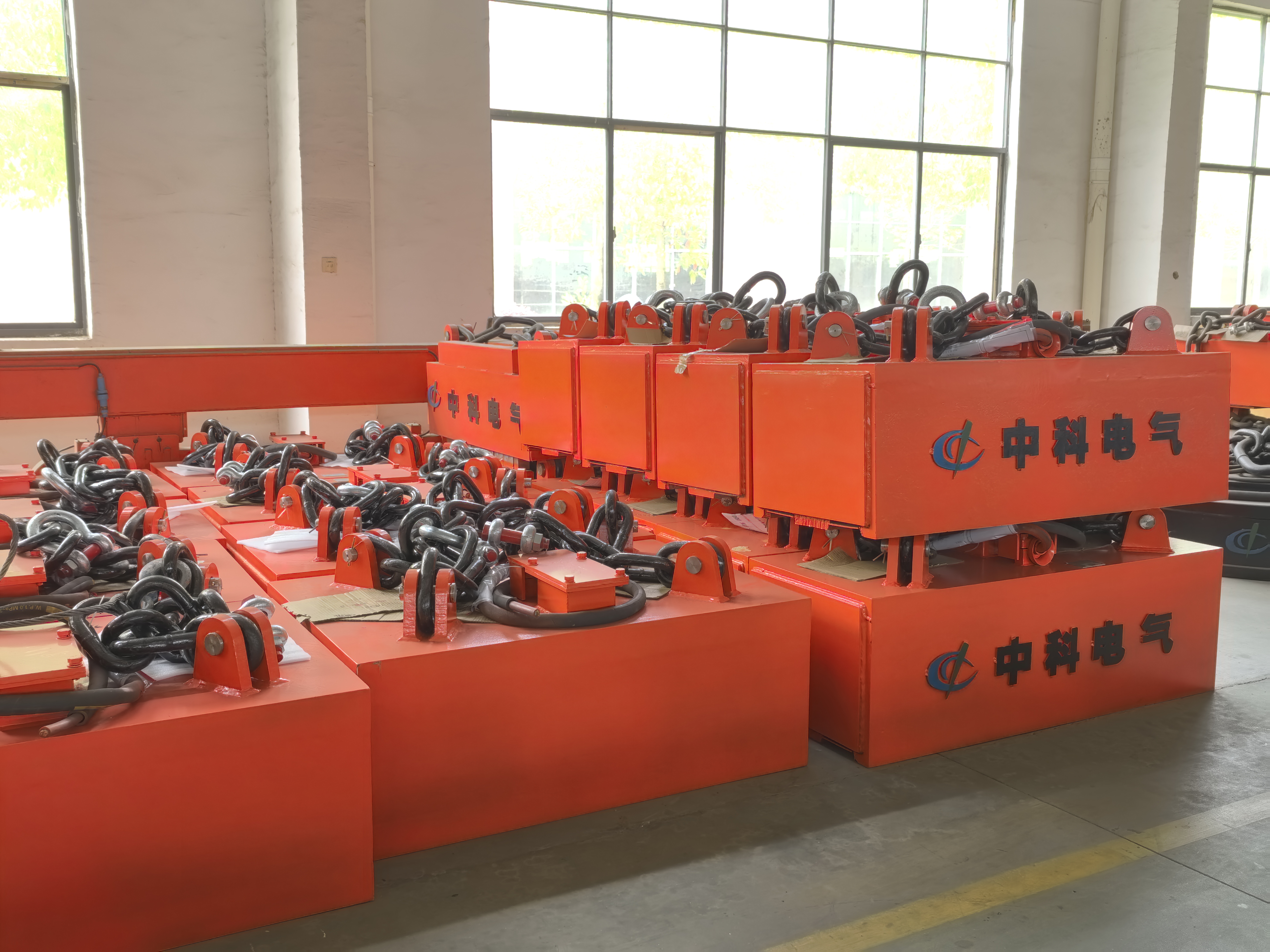

Оценка серии электромагнитов для подъема заготовок MW22

Менеджеры предприятий часто выбирают электромагнит подъема заготовок MW22 для операций непрерывной обработки отливок. Эта конкретная серия эффективно решает серьезные тепловые и структурные проблемы. Он служит отличным эталоном для промышленных закупок тяжелой техники.

Мы можем проанализировать его преимущества с помощью нескольких ключевых вариантов инженерного проектирования:

• Структурные преимущества: Система обеспечивает глубокий, четко сфокусированный профиль магнитного проникновения. Инженеры адаптировали это магнитное поле специально для длинных и узких заготовок, а не для плоских стальных пластин. Это обеспечивает надежный захват даже деформированных материалов.
• Конструкция рассеивания тепла: Типичная конструкция с двойной катушкой значительно улучшает управление температурным режимом. Его внутренняя геометрия плавно поддерживает более высокие эксплуатационные характеристики. Вы можете легко найти как 60% стандартных, так и 75% высокочастотных конфигураций в зависимости от потребностей вашего двора.
• Объективные ограничения: Разработка готовых решений всегда требует практических инженерных компромиссов. Размещение нескольких устройств на одной распорной балке усложняет установку. Для безопасного управления ими необходимо установить синхронизированные панели управления и надежные системы резервного питания от батарей.

Реалии реализации: «ниже крючка» и инфраструктура безопасности

Высокопроизводительный магнит остается таким же надежным, как и соответствующая ему панель управления. Мы настоятельно рекомендуем оценить современные контроллеры перевозбуждения. Эти усовершенствованные контроллеры обеспечивают начальный скачок напряжения для надежного захвата. Впоследствии они автоматически падают до пониженного напряжения удержания. Этот интеллектуальный процесс значительно сводит к минимуму непрерывное выделение тепла.

Интеграция крана EOT требует тщательного и точного математического расчета. Вы должны тщательно учитывать собственный вес комбинированного оборудования. Добавьте общую массу магнитов, распорной балки и тяжелых стальных цепей. Сравните эту сумму непосредственно с безопасной рабочей нагрузкой подъемника. Превышение этого предела приводит к сильному механическому износу тросов крана.

На современных сталелитейных заводах соблюдение требований по отключению электроэнергии абсолютно не подлежит обсуждению. Вы должны немедленно обязать интеграцию резервных батарей ИБП. Эти системы должны надежно удерживать тяжелую заготовку в течение как минимум 15–20 минут во время простоя. Это обеспечивает безопасность критической нагрузки независимо от активной фазы рабочего цикла подъемного электромагнита .

Переход от технических спецификаций к включению в список поставщиков требует строгого документирования. Запросите сертифицированные кривые повышения температуры у всех потенциальных производителей. Всегда проверяйте точные соотношения падения грузоподъемности в холодном состоянии перед подписанием заказов на поставку. Убедитесь, что поставщик гарантирует производительность при конкретной температуре окружающей среды на вашем дворе.

Заключение

Выбор правильного оборудования — это точный и ответственный процесс. Вы должны идеально согласовать темп производства, температуру заготовки и мощность крана. Пренебрежение реалиями управления температурным режимом гарантирует дорогостоящие эксплуатационные сбои.

• Прежде чем запрашивать расценки у поставщиков, уделите приоритетное внимание тщательному изучению фактического цикла работы вашего крана во времени.
• Определите точную температуру поверхности заготовок во время всех сезонных операций на складе.
• По умолчанию используется высокочастотная характеристика 75 % для всех горячих или объемных материалов.
• Убедитесь, что все инфраструктуры безопасности, включая резервные источники бесперебойного питания, полностью соответствуют общей эксплуатационной нагрузке.

Часто задаваемые вопросы

Вопрос: Можно ли использовать электромагнит с рабочим циклом 60 % для работы с рабочим циклом 75 %, если заготовки холодные?

О: Нет. Даже при работе с холодными материалами превышение времени включения предотвращает выделение внутренними медными или алюминиевыми катушками самогенерируемого резистивного тепла. Это приведет к тому, что внутренняя температура превысит пределы безопасности, что приведет к тепловому выцветанию и возможным падениям.

Вопрос: Как контроллер напряжения помогает управлять нагревом электромагнита?

Ответ: Современные контроллеры используют «чрезмерное возбуждение». Они подают более высокое напряжение в течение первых нескольких секунд, чтобы преодолеть воздушные зазоры и надежно захватить заготовку, а затем снижают напряжение удержания до более низкого. Это резко снижает непрерывную мощность, проходящую через катушку, снижая общее выделение тепла.

Вопрос: В чем разница между изоляцией класса C и класса H в подъемных магнитах?

A: Они относятся к максимальному температурному порогу, который изоляция внутренней проводки может выдержать до разрушения. Класс H является стандартным для обычных промышленных операций, но для работы с высокотемпературными заготовками часто требуется изоляция класса C, которая выдерживает постоянную внутреннюю рабочую температуру до 220°C.

Вопрос: Почему для заготовок несколько магнитов на распорной балке предпочтительнее, чем один большой магнит?

О: Заготовки склонны к отклонению (изгибу) при подъеме. Несколько магнитов меньшего размера (например, серия блоков MW22), расположенных вдоль траверсы, распределяют подъемную силу, предотвращая отслоение заготовки от поверхности магнита из-за ее собственного провисания.
